當前位置：NTLPSY-L5-5T型輕便型履帶式靜力觸探車、履帶靜探車
靜力觸探（CPT）是在一定的速度下，用靜力將探頭壓入土中，并使用探頭內的壓力傳感器，通過記錄儀記錄探頭對土的貫入阻力。

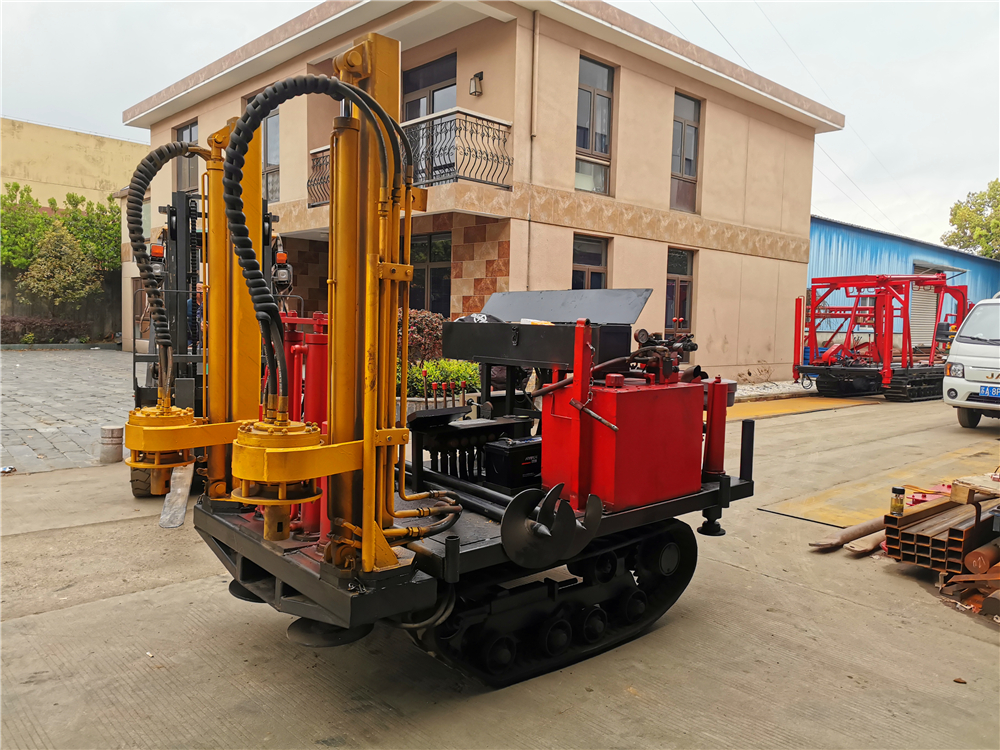

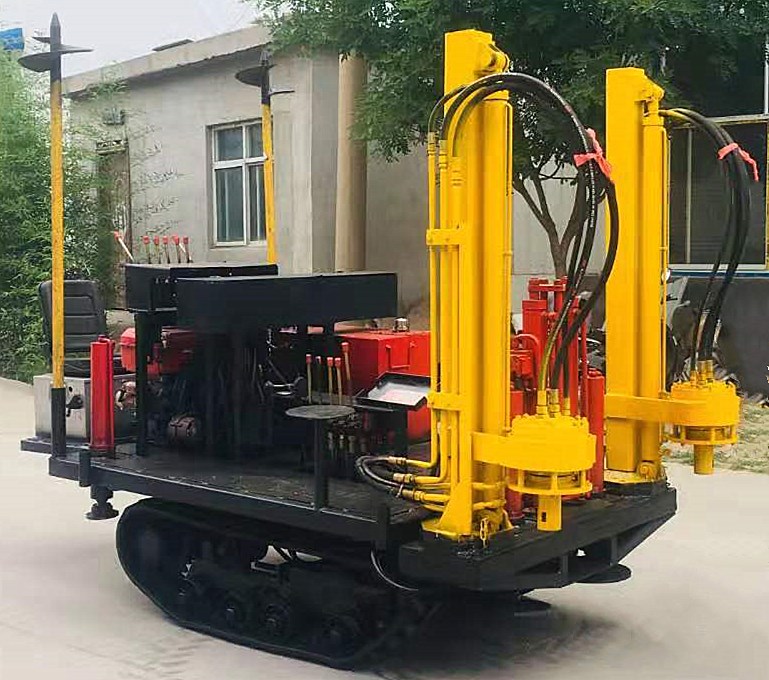

NTLPSY-L5-5T型履帶靜力觸探機由全液壓履帶底盤、高品質的液壓閥件及其它組件，1臺柴油機、1臺5T液壓靜探機、前置式2組液壓自動下錨機構、4組液壓支撐腿等組成，共同組裝在一個機架上，有效的保障了設備穩定可靠的性能。
主要特點：
1、采納國內外同類產品的優點，針對勘察單位現場實際使用而研發，設計新穎，擁有大型履帶靜探車的所有功能，大大減少了操作人員的勞動強度和使用成本。
2、適用于海灘、河灘、沙地、雪地、結冰道路、水田、泥濘等惡劣環境下開展靜探作業;也可以選裝遙控行走，應付復雜路況。
3、本機不僅是靜力觸探測試的理想設備，配置附件，可作十字板剪切、孔壓靜探、扁鏟側脹、壓入式波速試驗;手柄集中，操作方便。
4、與靜探機部件可以互用，減少了人員數量，降低了工人勞動強度，節約成本。
5、自動液壓二套下錨結構和4個液壓支腿各自油路控制，操作更加方便、穩定、可靠。可以在挖開雜填土情況下，輕易地安裝地錨并貫入。
6、單缸動力系統，油耗低。
7、本靜探設備比原有的靜探設備降低了人力勞動成本，提升作業效率3-10倍，大大增強工作效率。
8、本機可選配：（1）、NTLPSY-L5-5T型履帶靜力觸探機；（2）、NTLPSY-L5-5T-YK型遙控履帶靜力觸探機。
|
序號 |
名稱 |
規格及參數 |
|
1 |
型號 |
NTLPSY-L5-5T |
|
2 |
液壓靜探機 |
5T |
|
3 |
探頭 |
10cm2單橋探頭、10cm2雙橋探頭 |
|
4 |
液壓貫入裝置 |
額定貫入力:5噸;起拔力:6噸;貫入速度:1.2±0.3m/min，起拔速度：3-4m/min |
|
5 |
發動機 |
單缸L24柴油機，額定功率:17KW ,轉速2200r/min |
|
6 |
底盤部分 |
行走速度：0-12km/h ;爬坡能力：30度；履帶型號：230*48*72 |
|
7 |
液壓系統 |
齒輪油泵：型號規格:CBF-E425 ;額定轉速:2000r/min ;流量(L/min ) :50 ;工作壓力(MPa) : 10-20 ;最大壓力( MPa ) : 25 |
|
8 |
支腿油缸 |
支腿油缸：缸徑:80mm ;桿徑50mm ;行程:500mm |
|
9 |
下錨機構 |
下錨馬達：最大扭矩：2800N.m,地錨：300mm |
|
10 |
工作環境 |
最高環境溫度：40°C ;最低環境溫度:-20°C :發動機水溫度: <90。（2;液壓油溫度：<65。。 |
|
11 |
外形尺寸 |
長*寬*高：2400*1400*2000mm |
|
12 |
重量 |
2000kg |
